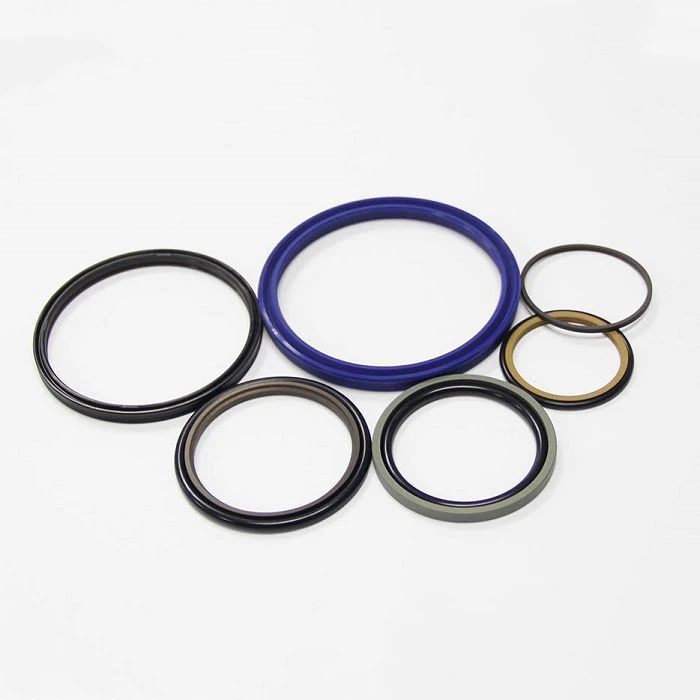

Guarnizione della coppa a U-in gomma
Progettazione ingegneristica per la tenuta dinamica
Le nostre tenute a U-Cup sono progettate per il movimento alternativo in cilindri idraulici, presse pneumatiche e macchinari mobili. Il labbro asimmetrico a forma di U-utilizza la pressione di esercizio del sistema per energizzare la forza di contatto contro la parete del cilindro o lo stelo, garantendo una tenuta positiva all'aumentare della pressione.
Produciamo profili standard e personalizzati in NBR, FKM (Viton), PU, HNBR ed EPDM. La produzione è gestita secondo gli standard ISO 9001 e IATF 16949, con materie prime conformi alle normative RoHS e REACH.
Vantaggi tecnici
Geometria del labbro azionata dalla pressione-:All'aumentare della pressione idraulica, i labbri di tenuta flessibili si espandono verso l'esterno. Questo meccanismo auto-energizzante mantiene una tenuta ermetica durante i picchi di pressione e riduce al minimo l'attrito di rottura durante l'avvio a bassa-pressione.
Attrito alternativo controllato:Gli utensili per stampi rettificati di precisione- producono bordi di tenuta lisci, riducendo il comportamento di stick-scivolamento, la perdita di energia e la generazione di calore durante le corse ad alta-velocità.
Resistenza all'abrasione e allo strappo:I composti di poliuretano (PU) ed elastomero rinforzato forniscono un'elevata resistenza alla trazione per resistere all'usura meccanica continua, prolungando gli intervalli di manutenzione nelle apparecchiature mobili-per impieghi pesanti.
Tolleranze dimensionali precise:La compressione avanzata e lo stampaggio a iniezione mantengono l'esatta interferenza del labbro con l'hardware in metallo, prevenendo sia il bypass interno che le perdite esterne.
Selezione del materiale elastomerico
|
Materiale |
Intervallo di temperatura |
Compatibilità dei fluidi e uso tipico |
|
NBR (nitrile) |
Da -30 gradi a +100 gradi |
Oli idraulici a base minerale-, macchinari industriali generali, applicazioni standard-economiche. |
|
FKM (Vitone) |
Da -20 gradi a +200 gradi |
Fluidi idraulici sintetici, ambienti ad alta-temperatura, apparecchiature per il trattamento chimico. |
|
PU (poliuretano) |
Da -35 gradi a +110 gradi |
Impianti idraulici mobili-per impieghi gravosi, escavatori ad-pressione e macchinari minerari-a carico elevato. |
|
HNBR |
Da -40 gradi a +150 gradi |
Sistemi di estrazione di petrolio e gas, circuiti ad alta-pressione che richiedono una resistenza alla fatica meccanica superiore. |
|
EPDM |
Da -40 gradi a +150 gradi |
Fluidi acqua-glicole, sistemi a vapore e applicazioni per liquidi freni automobilistici. |
Applicazioni industriali comuni
Cilindri idraulici e pneumatici
Escavatori, pale caricatrici e cilindri di inclinazione/sollevamento di carrelli elevatori
Presse per stampaggio ad iniezione e stampaggio metalli
Macchine agricole e forestali
Sistemi idraulici offshore e marini
Produzione e controllo qualità
Utensili e stampaggio:Sviluppo interno di stampi CNC- abbinato a presse per compressione sotto vuoto e stampaggio a iniezione.
Post-elaborazione:Taglio automatico del flash e ispezione ottico/visiva al 100% per difetti superficiali.
Verifica in batch:I test fisici riguardano la durezza del composto (Shore A), la resistenza alla trazione, l'allungamento a rottura e la deformazione a compressione, con tracciabilità completa del numero di lotto.
Servizi di produzione personalizzata
Dimensioni metriche e in pollici prodotte secondo i disegni tecnici del cliente o campioni fisici.
Regolazioni personalizzate del durometro (da 70 a 95 Shore A).
Anelli di backup anti-estrusione opzionali per configurazioni ad alta-pressione.
Imballaggi con etichetta privata-OEM e soluzioni di spedizione in grandi quantità.
Domande frequenti
D: In che modo la guarnizione U-Cup previene le perdite ad alta pressione?
R: La sezione trasversale a -a forma di U-consente alla pressione del fluido del sistema di forzare i labbri di tenuta interni ed esterni verso l'esterno contro l'asta e il foro. Una maggiore pressione del fluido aumenta la forza di contatto, rendendo la tenuta più stretta.
D: Quando dovrei scegliere PU anziché NBR?
R: Utilizzare il poliuretano (PU) per cilindri idraulici ad alta-pressione e attrezzature mobili-per impieghi pesanti dove sono richieste elevata resistenza all'abrasione e capacità di carico. Utilizzare NBR per sistemi di olio minerale industriale standard fino a pressioni moderate.
D: Potete produrre dimensioni non-standard senza stampi esistenti?
R: Sì. Il nostro reparto di ingegneria può progettare e lavorare stampi CNC personalizzati per dimensioni di scanalatura non-standard in base alle specifiche dell'hardware di accoppiamento.
